PLC控制系統增強系統可靠性的6種辦法
日期：2020-04-11 21:37
瀏覽量:
提升plc自動控制系統可信性的六項對策將使您掌握到三菱plc自動控制系統的一系列整改措施，如適度的工作溫度、適度的空氣相對濕度、空氣污染、有效的安裝布線、恰當的接地裝置等制做plc自動控制系統時的輸電線、安全性維護節、必需的手機軟件對策等。網編為大伙兒共享六條提升plc自動控制系統可信性的對策。
一、適合的辦公環境
1。適合的工作溫度
各生產廠家對plc的工作溫度有一定的要求。一般狀況下，PLC容許的工作溫度在0-55攝氏上下，因而在安裝時，不必將熱值高的構件放到PLC下邊，PLC周邊需有充足的自然通風熱管散熱室內空間，不必將PLC安裝在光照充足的地區立即輻照度或挨近加溫、電加熱器、功率大的電源等加熱裝置；假如控制箱溫度過高，安裝帶自然通風百葉窗簾的PLCZUI控制箱。高、離心風機強制性自然通風應安裝在柜里。
2。適合的空氣相對濕度
plc工作中環境質量的空氣濕度一般低于85%，以確保plc的介電強度能。環境濕度過大也會危害仿真模擬鍵入/輸出設備的精密度。因而，plc不可以安裝在露珠、下雨天的地區。
3。關心空氣污染
在空氣污染物（如塵土、粉塵、粉絲等）、腐爛焟燭和可燃氣體較多的地區，尤其是在易造成電子器件和印刷線路板浸蝕的腐蝕汽體較多的地區，不適合安裝PLC。假如只有安裝在那樣的地區，在溫度容許的狀況下，能夠關掉plc，還可以將plc安裝在密封性較高的操縱房間內，安裝空氣過濾設備。
4。杜絕震動和沖擊性源
配有可編程控制板的控制箱應杜絕震動和沖擊性明顯的地區，非常是持續、經常震動的地區。如必須，可采用適度對策，降低震動和沖擊性的危害，防止布線或軟件松脫。
5。杜絕強干擾信號
plc應杜絕功率大的可控硅設備、高頻率機器設備和功率大的機器設備等強干擾信號。另外，plc還應杜絕強磁場和強放射性物質，及其易造成強靜電感應的場地。
二。合理安裝接線
1。注意電力安裝
電源是干擾plc進入的主要方式。plc系統中有兩種電源：外部電源和內部電源。
外部電源是用來驅動plc輸出設備（負載）并提供輸入信號的，也稱為用戶電源，同一plc外部電源可能有多種規格。外部電源的容量和性能由輸出裝置的輸入電路和plc決定。由于plc的i/o電路具有濾波和隔離功能，外部電源對plc的性能影響不大。因此，對外部電源的要求不高。
內部電源是plc的工作電源，即plc內部電路的工作電源。它的性能直接影響到plc的可靠性。因此，為了保證plc的正常工作，對內部電源提出了更高的要求。plc內部電源一般采用開關穩壓電源或原邊帶帶低通濾波器的穩壓電源。
在干擾大或可靠性要求高的情況下，采用帶屏蔽層的隔離變壓器為plc系統供電。LC濾波電路也可以在隔離變壓器的二次側串聯。同時，安裝時應注意以下問題：
2）系統的電源線應足夠厚，以減少大容量設備啟動引起的線路電壓降。
3）PLC輸入回路采用外接直流電源時，ZUI應采用穩壓電源，以保證輸入信號正確。否則，plc可能接收到錯誤的信號。

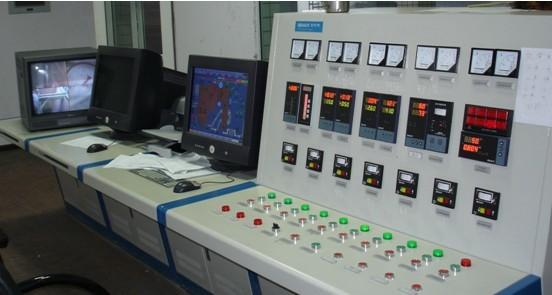

提高plc控制系統可靠性的六項措施
2。遠離高壓
plc不能安裝在高壓和高壓電源線附近，更不能與高壓電器安裝在同一控制柜內。在機柜內，PLC應遠離高壓電源線，且兩者之間的距離應大于200mm。
三。合理布線
1）I/O線、電源線和其他控制線應分開，并盡可能不在同一個插槽中布線。
2）交流線與直流線、輸入線與輸出線ZUI分離良好。
3）開關量I/O線ZUI與模擬量I/O線ZUI分開，傳輸模擬量信號的I/O線ZUI采用屏蔽線，屏蔽線屏蔽層一端接地。
4）PLC基本單元與擴展單元之間的電纜傳輸信號小、頻率高，易受干擾，不能與其他線路同槽敷設。
5）PLC的I/O回路接線必須采用壓接端子或單絞線。不宜用多股絞合線直接與plc端子連接，否則容易產生火花。
6）與PLC安裝在同一控制柜內，雖然不是由PLC控制的感應元件，但RC或二極管消弧電路也應并聯。
三。正確接地
良好的接地是plc安全可靠運行的重要條件。為了抑制干擾，PLC通常單獨接地，與其他設備一起使用自己的接地裝置，或使用公共接地，但圖6-37C所示的串聯接地方法是禁止的，因為這種接地方法會產生可編程邏輯控制器和設備。
PLC的接地線應盡可能短，使接地點盡可能靠近PLC。同時接地電阻應小于100，接地線截面應大于2mm2。
另外，plc的cpu單元必須接地。使用I/O擴展單元時，CPU單元應與CPU單元共用一個接地體，任何單元的保護接地端對地電阻不應大于100。
四、必要的安全防護環節
1。短路保護
當plc的輸出設備短路時，為避免plc內部輸出元件的損壞，在plc的外部輸出電路中應裝設熔斷器進行短路保護。zui很幸運，保險絲安裝在每個負載的電路中。
2。聯鎖及聯鎖措施
除了保證程序中電路的聯鎖關系外，在plc的外部接線中還應采取硬件聯鎖措施，保證系統的安全可靠運行，如電動機的正向和反向控制，以及正常的閉合接點。接觸器的KM1和KM2應用于PLC外部的聯鎖。當不同電機或電器之間有聯鎖要求時，左皓也在可編程邏輯控制器外進行硬件聯鎖。利用plc外部硬件進行聯鎖是plc控制系統中的一種常見做法。
三。失壓保護及緊急停車措施
plc外部負載的供電線路應有失壓保護措施。當臨時停電后恢復供電時，不按“啟動”按鈕，可編程邏輯控制器的外部負載不能自行啟動。這種連接方式的另一個功能是，在特殊情況下需要緊急停機時，按下“停止”按鈕可切斷負載電源，與PLC無關。
有時硬件措施不一定能完全消除干擾的影響，而采用一定的軟件措施配合，對提高plc控制系統的抗干擾能力和可靠性起到很好的作用。
1。消除開關量輸入信號抖動
在實際應用中，當某些開關的輸入信號接通時，由于外界干擾，會出現開關時間的“抖動”現象。這種現象不會因為繼電器的電磁慣性而對繼電器系統產生影響，但在plc系統中，由于plc的掃描速度快，掃描周期比實際的繼電器運行時間短得多，因此可以通過plc檢測到抖動信號，從而引起系統的故障。g錯誤的結果。因此，為了保證系統的正常運行，必須對一些“抖動”信號進行處理。
輸入信號抖動的影響及其消除
a）抖動現象的影響b）消除抖動的方法
2。故障檢測與診斷
plc可靠性高，具有完善的自診斷功能。如果plc發生故障，通過自診斷程序可以很容易地找出故障原因，排除故障后恢復正常工作。
大量工程實踐表明，plc外部輸入輸出設備的故障率遠高于plc本身，當這些設備發生故障后，plc無法對其進行檢測，這可能會使故障擴大，直至出現大功率保護裝置。行為，有時甚至導致設備和人身事故。停機后發現故障要花很多時間。為了及時發現故障，使plc在事故發生前自動停機并報警。為了方便地查找故障，提高維修效率，可利用plc程序實現故障的自診斷和自處理。
現代plc擁有大量的軟件資源，如fx2n系列plc具有上千個輔助繼電器、上百個點定時器和計數器，具有相當的裕度。這些資源可用于故障檢測。
（1）機械設備每一步的超時檢測所需時間一般是恒定的，即使變化不大，也可以作為參考，當PLC發出輸出信號時，相應的外部執行器開始工作時，定時器定時，時間r整定值高于正常情況。持續了大約20%的時間。例如，如果執行器（如電機）在正常條件下運行50秒，其驅動部件使限位開關動作并發出動作結束信號。如果執行器的動作時間超過60秒（即相應定時器的設定時間），則可編程邏輯控制器尚未收到動作結束信號。由定時器延時連接的常開觸點發出故障信號。該信號停止正常循環程序，啟動報警和故障顯示程序，使操作人員和維修人員能迅速辨別。對故障類型，及時采取措施排除故障。
（2）在系統正常運行時，PLC的輸入、輸出信號與內部信號（如輔助繼電器的狀態）有一定的關系。如果邏輯信號異常，則表示有故障。因此，可以編制一些常見故障的異常邏輯關系。異常邏輯關系一旦處于開啟狀態，就應視為故障。例如，在機械運動過程中，連續有兩個限位開關。這兩個信號不會同時打開。如果同時打開，則表示至少有一個限位開關卡住，應停止進行處理。
三。預測干擾的消除
一些擾動是可以預測的。例如，plc的輸出指令使執行機構（如大功率電機、電磁鐵）動作，經常伴隨著火花、電弧等干擾信號，可能導致plc接收到錯誤的信息。在這些干擾容易發生的時間段內，可編程邏輯控制器的一些輸入信號被軟件阻斷，然后在干擾容易發生的時間段后解除封鎖。
6。使用冗余或熱備用系統
一些控制系統（如化工、造紙、冶金、核電站等）要求非常高的可靠性。如果控制系統發生故障，停機或設備損壞將造成巨大的經濟損失。因此，只有提高plc控制系統本身的可靠性，才能滿足要求。在要求高可靠性的大型系統中，通常采用冗余系統或熱備系統來有效地解決上述問題。
1。冗余系統
所謂冗余系統，是指系統中存在冗余部件，系統在沒有冗余部件的情況下工作，但當系統發生故障時，冗余部件可以立即替換故障部件，使系統繼續正常運行。冗余系統通常由兩套相同的硬件組成，它們是控制系統中zui的重要組成部分（如cpu模塊）。當一組系統發生故障時，它立即被另一組系統控制。是否使用兩組相同的I/O模塊取決于系統的可靠性要求。
兩組CPU模塊與同一程序并行工作。一個是主CPU模塊，另一個是備用CPU模塊。系統正常運行時，禁止備用CPU模塊輸出，主CPU模塊控制系統工作。同時，主cpu模塊通過冗余處理單元（rpu）同步刷新備用cpu模塊的i/o圖像寄存器和其它寄存器。當主CPU模塊發出故障信息時，RPU在1到3個掃描周期內將控制功能切換到備用CPU。i/o系統的切換也由rpu完成。
a）冗余系統b）熱備用系統
2。熱備用系統
熱備系統的結構比冗余系統簡單。雖然有兩個cpu模塊同時運行一個程序，但沒有冗余的處理單元rpu。系統中兩個cpu模塊的切換是通過主cpu模塊和備用cpu模塊之間的通信端口來完成的。兩套CPU通過通信接口連接。當系統發生故障時，主CPU通知備用CPU并實現切換。切換過程通常很慢。
